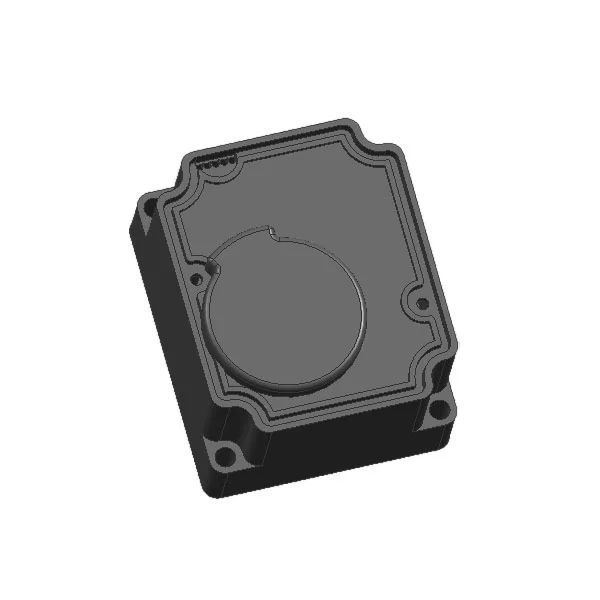

این موتور دنده ای کنتور آب کم صدا برای سیستم های هوشمند اندازه گیری آب با سناریوهای کاربردی اصلی از جمله:
• کنتورهای آب هوشمند بی سیم مسکونی
• کنتورهای هوشمند آب کنترل شده با شیر پیش پرداخت
• سیستم های سنجش خودکار از راه دور (AMR).
• شیرهای موتوری برای خطوط لوله اندازه گیری آب DN15–DN50
مگر اینکه در غیر این صورت مشخص شده باشد، تمام پارامترهای موتور دنده ای کنتور آب کم صدا مورد استفاده در کنتورهای آب در دمای محیط استاندارد (23 درجه سانتیگراد) و ولتاژ کاری نامی آزمایش می شوند.
1. ولتاژ عملیاتی نامی: 3.6 ولت DC
2. محدوده ولتاژ کاری مجاز: 2.5 ولت - 5 ولت DC توجه: در محدوده مجاز، ولتاژ ورودی بالاتر گشتاور خروجی بالاتری را ارائه می دهد، اما عمر مفید محرک را کاهش می دهد.
3. جریان عملیاتی بدون بار در ولتاژ نامی: ≤ 25 میلی آمپر
4. جریان روتور قفل شده (استال) در ولتاژ نامی: ≤ 450 میلی آمپر (برای موتور سری 300)
5. گشتاور خروجی نامی:
o ≥ 1.8 N·m (مطابق با نسبت کاهش دنده 2400:1)
o ≥ 2.7 N·m (مطابق با نسبت کاهش دنده 3700:1)
6. زمان فعال سازی سوپاپ 90 درجه (یک چهارم دور):
o ≤ 10 ثانیه (مطابق با نسبت کاهش دنده 2400:1)
o ≤ 16 ثانیه (مطابق با نسبت کاهش دنده 3700:1)
7. گزینه های نسبت کاهش دنده استاندارد: 2400:1، 3700:1
8. تعریف توالی سیم (WSD)
| رنگ سیم | تعریف تابع اصلی |
| آبی | سیگنال سوئیچ در موقعیت باز بودن سوپاپ |
| سفید | ترمینال مشترک (COM) برای سیگنال های در موقعیت |
| زرد | سیگنال سوئیچ در موقعیت بسته شدن سوپاپ |
| مشکی | قطب مثبت برق DC (+) |
| قرمز | قطب منفی برق DC (-) |
| توجه: دنباله سیم، کدگذاری رنگ و طول سیم را می توان به طور کامل با توجه به نیازهای خاص مشتری سفارشی کرد. |
درجه حفاظت از نفوذ (IP): IP67 توجه: عملکرد حفاظتی IP67 در برابر گرد و غبار و غوطه ور شدن در آب تنها زمانی حاصل می شود که محرک به درستی مونتاژ شده و با محفظه آب کنتور آب بندی شده مطابق با آن ثابت شود.
س: محرک KY-59 با چه اندازه لوله سازگار است؟
پاسخ: موتور دنده ای کنتور آب کم صدا برای دریچه های کنتور آب DN15 تا DN50 طراحی شده است، با دو گزینه نسبت کاهش دنده برای مطابقت با نیازهای گشتاور مختلف برای قطر لوله ها و شرایط کاری مختلف.
س: آیا می توان توالی سیم و مشخصات سیم را سفارشی کرد؟
ج: بله. ما از سفارشیسازی کامل توالی سیم، کدگذاری رنگ، طول سیم و گیج سیم برای مطابقت با مونتاژ، نصب و سیستم کنترل خاص شما پشتیبانی میکنیم.
س: آیا رتبه IP67 از عملیات طولانی مدت زیر آب پشتیبانی می کند؟
پاسخ: درجه استاندارد IP67 تضمین می کند که دستگاه در برابر گرد و غبار مقاوم است و در برابر غوطه ور شدن موقت در عمق 1 متری آب به مدت 30 دقیقه مقاوم است. برای عملیات غوطهور شدن طولانیمدت در سناریوهای کاری کنتور آب، باید بهدرستی با محفظه آببندی شده کنتور آب مونتاژ شود تا عملکرد حفاظتی پایدار حفظ شود.
س: چه منبع تغذیه ای برای KY-59 توصیه می شود؟
پاسخ: ولتاژ کاری نامی 3.6 ولت DC، با محدوده کاری مجاز 2.5 ولت تا 5 ولت DC است. توصیه می کنیم از منبع تغذیه باتری لیتیومی 3.6 ولتی پایدار برای متعادل کردن عملکرد گشتاور، مصرف انرژی کم و عمر طولانی استفاده کنید.
