کنتور آب بدون سیم

مشخصات فنی خریداران باید قبل از سفارش بررسی کنند

جدول زیر پیکربندی استاندارد محرک بدون سیم را نشان می دهد. در جایی که پلت فرم متر شما با ولتاژ، منحنی گشتاور یا تعریف پین متفاوت کار می کند، این پارامترها را می توان در طول بررسی OEM سفارشی کرد.

اگر برد متر شما از تعریف پین متفاوتی استفاده می‌کند یا انتظار اتصال متفاوتی دارد، تیم مهندسی Kaiye می‌تواند رابط را بررسی کرده و پیکربندی منطبق را به جای وادار کردن یک دوشاخه استاندارد به یک برد ناسازگار پیشنهاد کند.

تعریف پین 2.0 میلی متری: اولین چیزی که مهندسان می پرسند

محرک از یک رابط استاندارد 5 پین 2.0 میلی متری استفاده می کند. توابع و توالی پین را می توان با توجه به نیازهای پروژه شما سفارشی کرد.

پین های پاور.پین IV و V درایو موتور را تغذیه می کنند. اندازه مدار درایو باید برای جریان روتور قفل شده 450 میلی آمپر باشد، حتی اگر جریان عملیاتی معمولی ≤25 میلی آمپر باشد، زیرا محل قرارگیری سوپاپ می تواند برای مدت کوتاهی جریان بیشتری را طلب کند. در صورتی که محرک در میدان قابل تعویض باشد، حفاظت از قطبیت معکوس روی برد متر توصیه می شود.

پین های کنترلپین I، II و III دارای کنترل باز/بسته و COM هستند. این مدار باید به عنوان ورودی کنترل در نظر گرفته شود، نه یک خط برق، و باید مستقل از ماژول ارتباطی باقی بماند تا خرابی ارتباط، کنترل شیر را غیرفعال نکند.

قبل از انتشار حجم، خریداران باید دنباله پین، جهت پلاگین و موقعیت محرک را در داخل محفظه کنتور تأیید کنند. Kaiye می تواند یک نمونه برای بررسی فیت مکانیکی و الکتریکی قبل از سفارش تولید ارائه دهد.

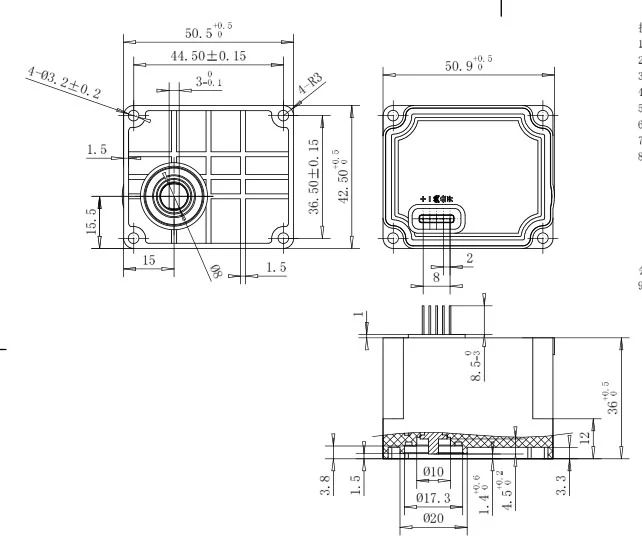

نقشه کشی فنی

جایی که از محرک بدون سیم استفاده می شود: برنامه مناسب برای پروژه های حجمی

محرک برای پلتفرم‌های کنتور هوشمند قرار می‌گیرد که در آن مونتاژ پلاگین و بازی، جریان کم و اتصال پین پایدار بیشتر از فعال‌سازی با سرعت بالا اهمیت دارد. برنامه های حجم معمولی عبارتند از:

• کنتورهای هوشمند آب مسکونی (DN15–DN20).باز کردن/بستن از راه دور برای کنترل صورتحساب، مدیریت معوقات و پاسخ به نشت. از نسخه 2400:1 استفاده کنید.
• کنتورهای مسکونی و تجاری سبک با سوراخ بزرگتر (DN25).جایی که گشتاور نشیمن سوپاپ بیشتر است و نسخه 3700:1 مورد نیاز است.
• خطوط مونتاژ کنتور خودکار.در جایی که حذف جوشکاری کابل فرآیند مونتاژ را ساده می کند و سازگاری واحد به واحد را بهبود می بخشد.
• سکوهای متر OEM.تامین کننده محرک برای سازندگان کنتور آب که محرک بدون سیم را قبل از ارسال به شرکت برق در محصول کنتور خود ادغام می کنند.

از آنجایی که محرک بخشی از پلت فرم گسترده تر اجزای کنتور آب Kaiye است، خریدارانی که چندین قطعه را تامین می کنند می توانند صلاحیت و تدارکات را تثبیت کنند. اگر پروژه شما به ارتباط بی سیم در سطح متر نیز نیاز دارد، محرک برای کار در کنار Kaiye طراحی شده است.کنتور آب بی سیمپلت فرم شما همچنین می توانید کامل را بررسی کنیدمحدوده محرک کنتور آببرای مدل های مرتبط

کیفیت، سازگاری و معنای واقعی «تولیدکننده» در اینجا

برای خریداران B2B، "تولید کننده" باید به معنای کنترل فرآیند باشد، نه فقط یک شرکت تجاری با کاتالوگ. Kaiye یک سیستم کیفیت ISO 9001 را اجرا می کند، تولید خودکار را برای مجموعه های محرک اجرا می کند، و بیش از دو دهه است که محرک های کنتور آب تولید می کند. این محرک بدون سیم از آن پایه تولید به سه طریق بتن سود می برد:

قوام دسته ای.اتصال پین بدون سیم، جوش دستی کابل را که یکی از بزرگترین منابع تغییر واحد به واحد در مونتاژ محرک است، حذف می کند. مونتاژ خودکار و ابعاد پین کنترل شده، تغییرات مقاومت تماس و زمان پاسخ را کاهش می دهد.

بازرسی ورودی و تست نهایی.تولید استاندارد شامل بررسی های عملکردی برای کشش فعلی، زمان پاسخگویی و حرکت سوپاپ است. خریداران می توانند قبل از ثبت سفارش حجم، پروتکل بازرسی و طرح نمونه برداری را درخواست کنند.

قابلیت ردیابیکد مدل، دسته تولید، و سوابق آزمایش حفظ می‌شوند تا در صورت بروز مشکل در میدان، جمعیت آسیب‌دیده را بتوان جدا کرد تا اینکه با هر محرک پروژه به عنوان مظنون برخورد کرد. برای اطلاعات بیشتر در مورد پایه تولید و سیستم کیفیت Kaiye، به ادامه مطلب مراجعه کنیدمشخصات شرکت و نمای کلی تولید.

سفارشی سازی OEM و شرایط تدارکات

محرک بدون سیم به عنوان یک واحد استاندارد موجود است، اما استاندارد به معنای ثابت نیست. برای خریداران OEM و پروژه، موارد زیر معمولاً پس از بررسی فنی سفارشی می شوند:

تعریف و دنباله پین.توابع پین و ترتیب پین را می توان با برد متر شما هماهنگ کرد.

رابط و مسکن.نوع دوشاخه، جهت گیری و محفظه محرک را می توان برای مطابقت با محفظه کنتور و دستگاه مونتاژ تعیین کرد.

نسبت کاهش.اگر اندازه سوپاپ شما خارج از DN15-DN25 است، یا گشتاور نشیمنگاه غیرعادی است، نسبت دنده یا ردیف موتور جایگزین ممکن است مناسب تر از پیکربندی استاندارد 2400:1 یا 3700:1 باشد.

برندسازی و بسته بندی.علامت گذاری برچسب خصوصی، بسته بندی خنثی، و برچسب گذاری خاص پروژه برای سفارشات حجمی موجود است.

MOQ معمولی و زمان سرب در نقل قول تایید می شوند. تحویل استاندارد معمولاً 15 تا 30 روز پس از PO و تأیید نمونه است، بسته به مقدار سفارش و در دسترس بودن قطعه.

پرسش و پاسخ تدارکات

"بدون سیم" در این محرک به چه معناست؟
این به یک اتصال بدون سیم اشاره دارد: محرک مستقیماً از طریق یک رابط 5 پین 2.0 میلی متری به پایه متر و ماژول الکترونیکی متصل می شود، بدون نیاز به جوشکاری کابل. این امر مونتاژ را ساده می کند و از خطوط تولید خودکار پشتیبانی می کند.

محرک بدون سیم برای کدام کالیبرهای کنتور آب مناسب است؟
برای کنتورهای آب هوشمند DN15–DN25 طراحی شده است. برای مترهای DN15 و DN20 از کاهش 2400:1 و برای مترهای DN25 از کاهش 3700:1 استفاده کنید.

تعریف پین چیست؟
تعریف استاندارد 5 پین 2.0 میلی متری عبارت است از: سیگنال کنترل باز سوپاپ I، ترمینال مشترک II (COM)، سیگنال کنترل بسته شیر III، IV DC مثبت (+)، V DC قدرت منفی (-). توابع پین و دنباله را می توان سفارشی کرد.

آیا می توان تعریف پین، کابل یا نام تجاری را سفارشی کرد؟
بله. عملکرد پین، دنباله پین، نوع اتصال، و علامت گذاری برچسب خصوصی را می توان برای سفارشات حجم پس از بررسی فنی مشخص کرد.

زمان تحویل سفارشات معمولی چقدر است؟
زمان تحویل معمولاً 15 تا 30 روز است و بر اساس دوره مدل و مقدار سفارش می‌تواند کوتاه‌تر یا طولانی‌تر باشد.
