محرک مدولار کنتور آب
  • محرک مدولار کنتور آبمحرک مدولار کنتور آب

محرک مدولار کنتور آب

محرک مدولار کنتور آب 3.6 ولت برای کنتورهای آب هوشمند DN15–DN25.

3.6 ولت DC · 2.5–5 ولت قابل اجرا · کاهش دوگانه: 2400:1 برای DN15–DN20، 3700:1 برای DN25 · گشتاور ≥1.8–2.7 N·m · جریان کاری ≤25 میلی آمپر · جریان عملیاتی IP 450 · جریان باز 450 میلی آمپر · 1 ≥6 روتور باز

کانکتور 4P نوع PH با 6 سیم (4 سیگنال + 2 برق). طراحی شده برای پلت فرم های کنتور هوشمند مدولار با باتری.

سفارشی سازی کابل OEM، کانکتور و نام تجاری. MOQ و زمان سرب در نقل قول تایید شد.مشخصات پلت فرم متر خود را برای یک قیمت منطبق ارسال کنید.

منبع OEM / ODM · محرک مدولار با نسبت دوگانه

محرک مدولار کنتور آب برای پلتفرم های کنتور هوشمند DN15–DN25

اگر از محرک های مدولار برای یک پلت فرم کنتور آب هوشمند استفاده می کنید، سؤالات تأیید قابل پیش بینی هستند: آیا نسبت کاهش با اندازه سوپاپ مطابقت دارد، آیا گشتاور روی شیر قدیمی باقی می ماند و آیا رابط و تعریف سیم بدون کار مجدد با صفحه کنتور شما مطابقت دارند؟ این محرک ماژولار 3.6 ولت حول این سه محدودیت ساخته شده است.

Kaiye از زمان استفاده اولیه از اندازه گیری هوشمند، محرک های کنتور آب را با ظرفیت محرک سالانه تولید کرده است.10 میلیون مجموعهو بیش از 30 سال تجربه تولید سخت افزار و شیر کنترل. این محرک ماژولار بخشی از آن پلتفرم با حجم اثبات شده است – که برای یکپارچه سازی OEM، ثبات دسته ای و زمان های قابل پیش بینی طراحی شده است.

در زیر انتخاب نسبت دوگانه، پارامترهای کاری، منطق سیم کشی و اتصال، محدودیت های تدارکات و سوالات فنی که تیم مهندسی شما قبل از تایید نمونه از شما خواهند پرسید را خواهید دید.

2400:1 · DN15–DN20

پلت فرم مسکونی استاندارد
نسبت کاهش
2400:1
گشتاور خروجی
≥1.8 N·m
زمان باز/بستن
≤10 ثانیه
ولتاژ نامی
3.6 ولت DC
جریان عملیاتی
≤25 میلی آمپر

3700:1 · DN25

سوراخ بزرگتر / گشتاور صندلی بالاتر
نسبت کاهش
3700:1
گشتاور خروجی
≥2.7 N·m
زمان باز/بستن
≤16 ثانیه
ولتاژ نامی
3.6 ولت DC
جریان عملیاتی
≤25 میلی آمپر

آنچه که محرک مدولار در واقع برای خریداران حل می کند

اکثر مشکلات یکپارچه سازی ماژولار-محرک از موتور ناشی نمی شود. آنها از انتخاب نسبت کاهش نادرست برای اندازه سوپاپ، تخلیه جریانی که بسته باتری را سریعتر از حد انتظار تخلیه می کند، یا تعاریف اتصال دهنده و سیمی که با برد کنتور مطابقت ندارند ناشی می شوند. این محرک مستقیماً به آن سه نقطه خرابی می پردازد.

  • نسبت دوگانه مطابق با اندازه سوپاپ.2400:1 برای DN15–DN20 و 3700:1 برای DN25. نسخه 3700:1 ≥2.7 نیوتن متر را برای کنترل گشتاور نشستن بالاتر دریچه های DN25 ارائه می دهد، در حالی که نسخه 2400:1 زمان پاسخگویی را برای حفره های کوچکتر ≤10 ثانیه نگه می دارد.
  • مصرف جریان کم برای کنتورهای باتری.جریان عملیاتی ≤25 میلی آمپر در 3.6 ولت اسمی، با جریان روتور قفل شده 450 میلی آمپر است. جریان کار کم به محرک اجازه می دهد تا از بسته باتری بدون تخلیه بیش از حد کار کند، در حالی که شکل روتور قفل شده به مدار راننده شما می گوید که در هنگام نشستن سوپاپ چه انتظاری داشته باشید.
  • کانکتور 4P نوع PH، 6 سیم.4 خط سیگنال به اضافه 2 سیم برق. این کانکتور برای پلت فرم های متر مدولار در نظر گرفته شده است که در آن محرک به جای سیم کشی سخت به برد وصل می شود.
  • IP67 برای گودال های کنتور مرطوب و در فضای باز.این محفظه دارای استاندارد IP67 برای غوطه وری موقت و ورود گرد و غبار است، مناسب برای جعبه های متر در فضای باز، گودال های زیرزمینی و کابینت های ابزار مرطوب.

مشخصات فنی خریداران باید قبل از سفارش بررسی کنند

جدول زیر پیکربندی استاندارد محرک مدولار را نشان می دهد. در جایی که پلت فرم متر شما بر روی ولتاژ، منحنی گشتاور یا قرارداد کانکتور متفاوت کار می کند، این پارامترها را می توان در طول بررسی OEM سفارشی کرد.

پارامتر ارزش استاندارد تبصره تدارکات
ولتاژ نامی 3.6 ولت DC سازگاری با بسته باتری متر را تأیید کنید
محدوده ولتاژ قابل اجرا 2.5-5 ولت DC ولتاژ بالاتر در محدوده، گشتاور بیشتری را ارائه می دهد اما طول عمر را کوتاه می کند
جریان عملیاتی ≤25 میلی آمپر بودجه برای حداکثر جریان در طول حرکت سوپاپ، نه تنها در حالت آماده به کار
جریان روتور قفل شده 450 میلی آمپر برای اندازه‌گیری درایور و مدار حفاظتی مفید است
نسبت کاهش 2400:1 (DN15–DN20)
3700:1 (DN25)
نسبت کاهش مطابقت با اندازه دریچه. از 2400:1 در DN25 استفاده نکنید
گشتاور خروجی ≥1.8 N·m (2400:1)
≥2.7 N·m (3700:1)
عدم وجود گشتاور نشیمنگاهی سوپاپ و اندازه لوله را تأیید کنید
زمان باز/بستن ≤10 ثانیه (2400:1)
≤16 ثانیه (3700:1)
باز به بسته یا بسته به باز در ولتاژ نامی
رتبه بندی ضد آب IP67 مناسب برای محفظه های مرطوب، مستعد پاشش، و در فضای باز
رابط نوع PH، 4P با 6 سیم 4 خط سیگنال + 2 سیم برق. تعریف سیم را در برابر دیتاشیت تایید کنید

اگر برد متر شما از اتصال دهنده متفاوتی استفاده می کند یا انتظار سیم متفاوتی را دارد، تیم مهندسی Kaiye می تواند مهار را بررسی کرده و به جای اینکه یک دوشاخه استاندارد را به یک برد ناسازگار وارد کند، یک پیکربندی منطبق را پیشنهاد دهد.

سیم کشی و اتصال دهنده: اولین چیزی که مهندسان می پرسند

برای سکوهای متر مدولار، محرک فقط به اندازه مناسب بودن آن با برد کنتور، میل سوپاپ و محفظه است. این محرک از یک کانکتور 4P نوع PH با 6 سیم استفاده می کند: 4 خط سیگنال به اضافه 2 سیم برق. این دوشاخه به‌جای سیم‌کشی، به‌طور مستقیم در صفحه کنتور قرار می‌گیرد.

سیم کشی برق.جفت قدرت، درایو موتور را تغذیه می کند. اندازه مدار درایو باید برای جریان روتور قفل شده 450 میلی آمپر باشد، حتی اگر جریان عملیاتی معمولی ≤25 میلی آمپر باشد، زیرا محل قرارگیری سوپاپ می تواند برای مدت کوتاهی جریان بیشتری را طلب کند. در صورتی که محرک در میدان قابل تعویض باشد، حفاظت از قطبیت معکوس روی برد متر توصیه می شود.

سیم کشی سیگنال4 خط سیگنال کنترل باز/بستن و بازخورد موقعیت را دارند. این مدار باید به عنوان ورودی کنترل در نظر گرفته شود، نه یک خط برق، و باید مستقل از ماژول ارتباطی باقی بماند تا خرابی ارتباط، کنترل شیر را غیرفعال نکند.

تعریف سیممستندات محصول فعلی 6 سیم را نشان می دهد، اما تعاریف رنگ باید در برابر برگه داده واقعی قبل از تولید تأیید شود. خریداران باید قبل از تایید نمونه، نمودار سیم کشی نهایی و پین اوت را درخواست کنند.

رابط نصبمحرک در اطراف میل سوپاپ و الگوی نصب مورد استفاده در بدنه شیر سنج هوشمند مدولار DN15-DN25 طراحی شده است. قبل از انتشار حجم، خریداران باید مربع ساقه، فاصله سوراخ نصب و جهت محرک داخل محفظه کنتور را تایید کنند. Kaiye می تواند یک نمونه برای بررسی تناسب مکانیکی قبل از سفارش تولید ارائه دهد.

اگر بدنه کنتور یا مجموعه کامل شیر را نیز تامین می‌کنید، می‌توان محرک را همراه باپوسته کنتور آبو بدنه سوپاپ برای کاهش عدم تطابق رابط در مونتاژ.

محل استفاده از محرک مدولار: برنامه مناسب برای پروژه های حجمی

این محرک برای پلتفرم‌های متر هوشمند مدولار قرار می‌گیرد که در آن عملکرد باتری، مصرف جریان کم و یک اتصال دهنده پلاگین بیش از فعال‌سازی با سرعت بالا اهمیت دارد. برنامه های حجم معمولی عبارتند از:

  • کنتورهای هوشمند آب مسکونی (DN15–DN20).باز کردن/بستن از راه دور برای کنترل صورتحساب، مدیریت معوقات، و پاسخ به نشت در ساختمان‌های آپارتمانی و حساب‌های مسکونی تحت مدیریت شرکت‌ها. از نسخه 2400:1 استفاده کنید.
  • کنتورهای مسکونی و تجاری سبک با سوراخ بزرگتر (DN25).جایی که گشتاور نشیمن سوپاپ بیشتر است و نسخه 3700:1 برای حفظ بسته شدن مطمئن مورد نیاز است.
  • چاله های کنتور غیر برقی.نصب کنتورهای زیرزمینی و بیرونی که در آن کابل‌های برق 220 ولت یا برق اختصاصی غیرعملی است و محرک از بسته باتری کنتور کار می‌کند.
  • سکوهای متر OEM.عرضه محرک به سازندگان کنتور آب که محرک مدولار را قبل از ارسال به شرکت برق در محصول کنتور خود ادغام می کنند.

از آنجایی که محرک بخشی از پلت فرم گسترده تر اجزای کنتور آب Kaiye است، خریدارانی که چندین قطعه را تامین می کنند می توانند صلاحیت و تدارکات را تثبیت کنند. اگر پروژه شما به ارتباط بی سیم در سطح متر نیز نیاز دارد، محرک برای کار در کنار Kaiye طراحی شده است.کنتور آب بی سیمپلت فرم شما همچنین می توانید کامل را بررسی کنیدمحدوده محرک کنتور آببرای مدل های مرتبط

کیفیت، سازگاری و معنای واقعی «تولیدکننده» در اینجا

برای خریداران B2B، "تولید کننده" باید به معنای کنترل فرآیند باشد، نه فقط یک شرکت تجاری با کاتالوگ. Kaiye یک سیستم کیفیت ISO 9001 را اجرا می کند، تولید خودکار را برای مجموعه های محرک اجرا می کند، و بیش از دو دهه است که محرک های کنتور آب تولید می کند. این محرک ماژولار از این پایه تولید به سه طریق بتن سود می برد:

قوام دسته ای.چرخ دنده ها در ابعاد کنترل شده ماشین کاری می شوند. مونتاژ خودکار تغییرات واحد به واحد در مش دنده، گشتاور خروجی و زمان پاسخ را کاهش می‌دهد – زمانی که هزاران محرک را در یک پروژه ابزاری نصب می‌کنید بسیار مهم است.

بازرسی ورودی و تست نهایی.تولید استاندارد شامل بررسی های عملکردی برای کشش فعلی، زمان پاسخگویی و حرکت سوپاپ است. خریداران می توانند قبل از ثبت سفارش حجم، پروتکل بازرسی و طرح نمونه برداری را درخواست کنند.

قابلیت ردیابیکد مدل، دسته تولید، و سوابق آزمایش حفظ می‌شوند تا در صورت بروز مشکل در میدان، جمعیت آسیب‌دیده را بتوان جدا کرد تا اینکه با هر محرک پروژه به عنوان مظنون برخورد کرد. برای اطلاعات بیشتر در مورد پایه تولید و سیستم کیفیت Kaiye، به ادامه مطلب مراجعه کنیدمشخصات شرکت و نمای کلی تولید.

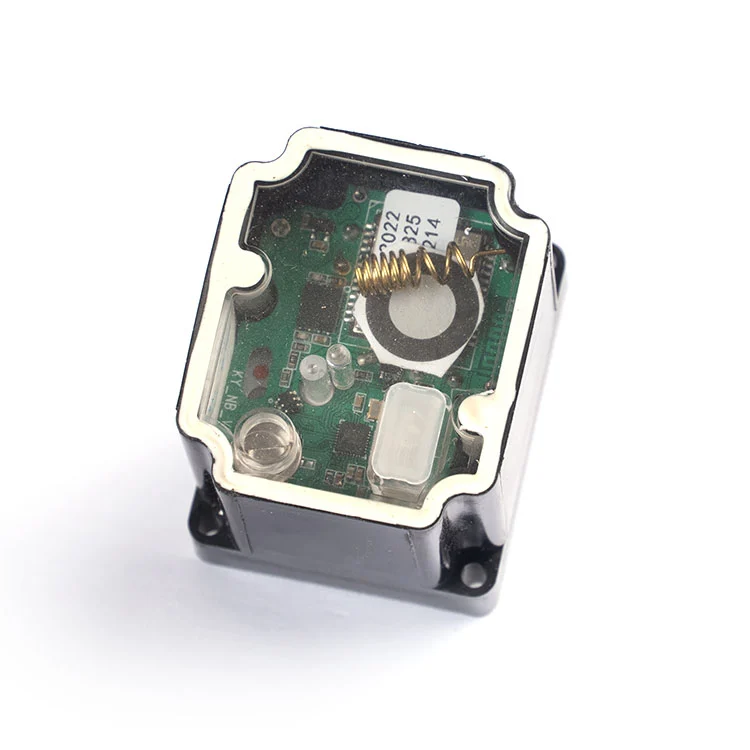

Water Meter Modular Actuator

سفارشی سازی OEM و شرایط تدارکات

محرک مدولار به عنوان یک واحد استاندارد موجود است، اما استاندارد به معنای ثابت نیست. برای خریداران OEM و پروژه، موارد زیر معمولاً پس از بررسی فنی سفارشی می شوند:

کابل و کانکتور.طول کابل، گیج سیم، کد رنگ و نوع رابط را می توان برای مطابقت با محفظه کنتور و وسایل مونتاژ تعیین کرد.

تعریف سیم و منطق کنترلنگاشت سیگنال باز/بستن و پلاریته توان را می توان با برد متر شما هماهنگ کرد.

نسبت کاهش.اگر اندازه سوپاپ شما خارج از DN15-DN25 است، یا گشتاور نشیمنگاه غیرعادی است، نسبت دنده یا ردیف موتور جایگزین ممکن است مناسب تر از پیکربندی استاندارد 2400:1 یا 3700:1 باشد.

برندسازی و بسته بندی.علامت گذاری برچسب خصوصی، بسته بندی خنثی، و برچسب گذاری خاص پروژه برای سفارشات حجمی موجود است.

MOQ معمولی و زمان سرب در نقل قول تایید می شوند. تحویل استاندارد معمولاً 15 تا 30 روز پس از PO و تأیید نمونه است، بسته به مقدار سفارش و در دسترس بودن قطعه.

پرسش و پاسخ تدارکات

محرک مدولار برای چه مشخصات کنتور آب هوشمند مناسب است؟
محرک برای کنتورهای آب هوشمند DN15–DN25 طراحی شده است. از کاهش 2400:1 برای مترهای DN15 و DN20 و کاهش 3700:1 برای مترهای DN25 استفاده کنید که با الزامات کنترل سوپاپ برای هر کالیبر مطابقت دارد.

مزیت جریان عملیاتی کم (≤25 میلی آمپر) چیست؟
جریان کم کارکرد، مصرف برق را برای کنتورهای با باتری کاهش می دهد، چرخه تعویض باتری را طولانی می کند و گرما و نویز را در حین کار کاهش می دهد.

پیکربندی کانکتور و سیم کشی چیست؟
محرک از یک کانکتور 4P نوع PH با 6 سیم استفاده می کند: 4 خط سیگنال به اضافه 2 سیم برق. قبل از سفارش، تعریف دقیق رنگ سیم را در برابر برگه اطلاعات واقعی محصول تأیید کنید.

آیا می توان کابل، کانکتور یا نام تجاری را سفارشی کرد؟
بله. طول کابل، گیج سیم، کد رنگ، نوع کانکتور و علامت گذاری برچسب خصوصی را می توان برای سفارشات حجم مشخص کرد.

زمان تحویل سفارشات معمولی چقدر است؟
زمان تحویل معمولاً 15 تا 30 روز است و بر اساس دوره مدل و مقدار سفارش می‌تواند کوتاه‌تر یا طولانی‌تر باشد.
