اگر برای کنتورهای آب هوشمند از محرک‌های دریچه‌ای با باتری استفاده می‌کنید، سؤالات کلیدی همیشه یکسان است: آیا گشتاور در شیرهای قدیمی نگه می‌دارد، چه مدت روی بسته سلول خشک کنتور کار می‌کند، و آیا سیم‌کشی با صفحه کنتور شما بدون کار مجدد مطابقت دارد؟ این محرک 3.6 ولت حول این سه محدودیت ساخته شده است.
Kaiye از زمان استفاده اولیه از اندازه گیری هوشمند، محرک های کنتور آب را با ظرفیت محرک سالانه تولید کرده است.10 میلیون مجموعهو بیش از 30 سال تجربه تولید سخت افزار و شیر کنترل. این محرک سلول خشک بخشی از آن پلتفرم با حجم اثبات شده است – که برای یکپارچه سازی OEM، سازگاری دسته ای و زمان های قابل پیش بینی طراحی شده است.
در زیر پارامترهای واقعی کار، منطق سیم کشی، محدودیت های تدارکات و سوالات فنی که تیم مهندسی شما قبل از تایید نمونه از شما خواهند پرسید را خواهید دید.
بیشتر خرابی‌های سوپاپ کنتور با باتری از موتور نیست. آنها ناشی از کمبود گشتاور در شیرهای قدیمی، تخلیه جریانی هستند که بسته باتری را سریعتر از حد انتظار تخلیه می کند، یا سیم کشی هایی که با برد کنتور مطابقت ندارند. این محرک مستقیماً به آن سه نقطه خرابی می پردازد.
این محرک با اندازه ≥1.8 N·m از طریق کاهش دنده فلزی 1500:1، برای دریچه‌های اندازه‌گیری آب با سوراخ کوچک اندازه‌گیری شده است. چرخ‌دنده‌های فلزی ماشینکاری می‌شوند، نه زینتر، که باعث حفظ گشتاور خروجی در دوچرخه‌سواری طولانی و کاهش خطر کنده شدن دندان‌ها در شرایط استال می‌شود.
جریان عملیاتی ≤25 میلی آمپر در 3.6 ولت اسمی، با جریان روتور قفل شده 550 میلی آمپر است. جریان عملکرد کم چیزی است که به محرک اجازه می دهد تا از یک بسته سلول خشک استاندارد بدون تخلیه بیش از حد باتری کار کند، در حالی که شکل روتور قفل شده به مدار راننده شما می گوید که در هنگام نشستن دریچه انتظار چه چیزی را داشته باشید.

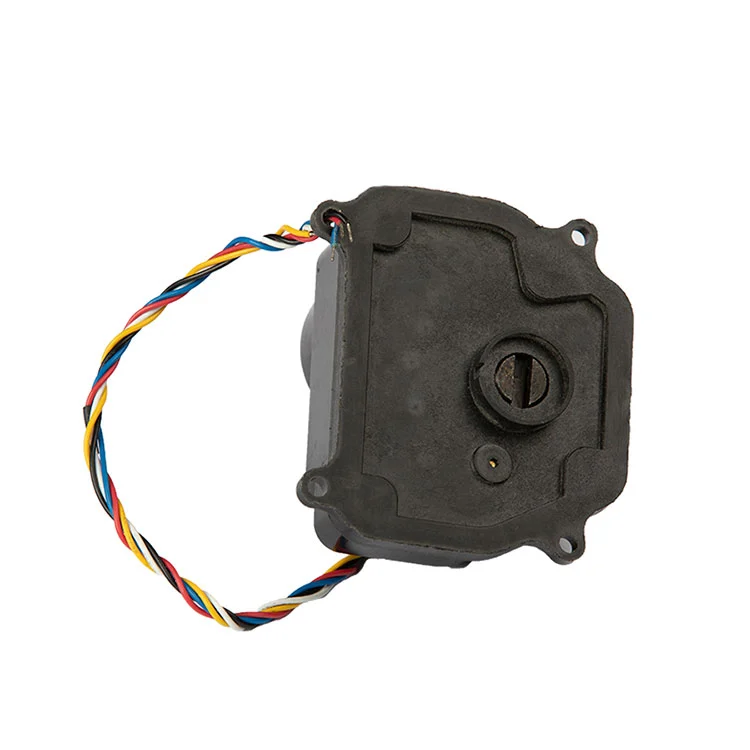

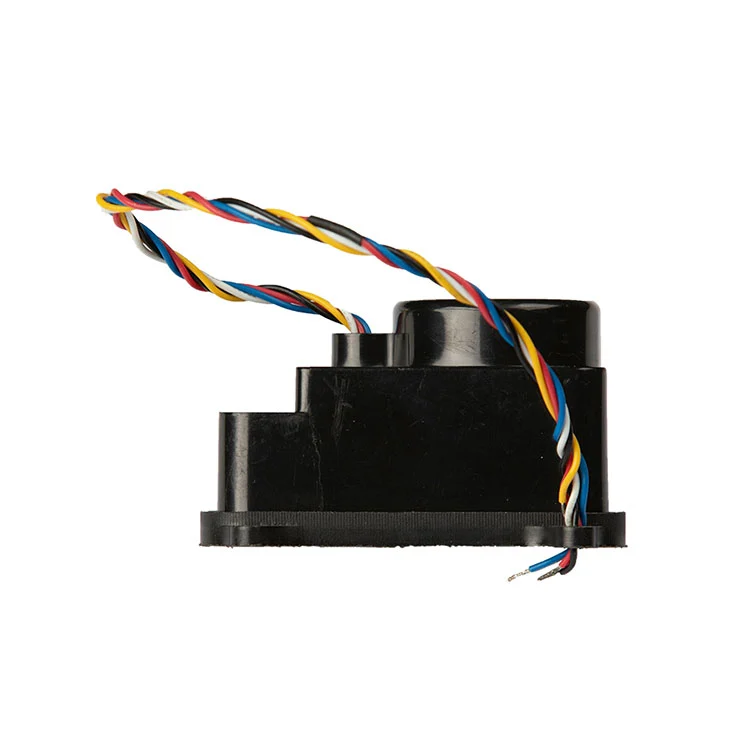

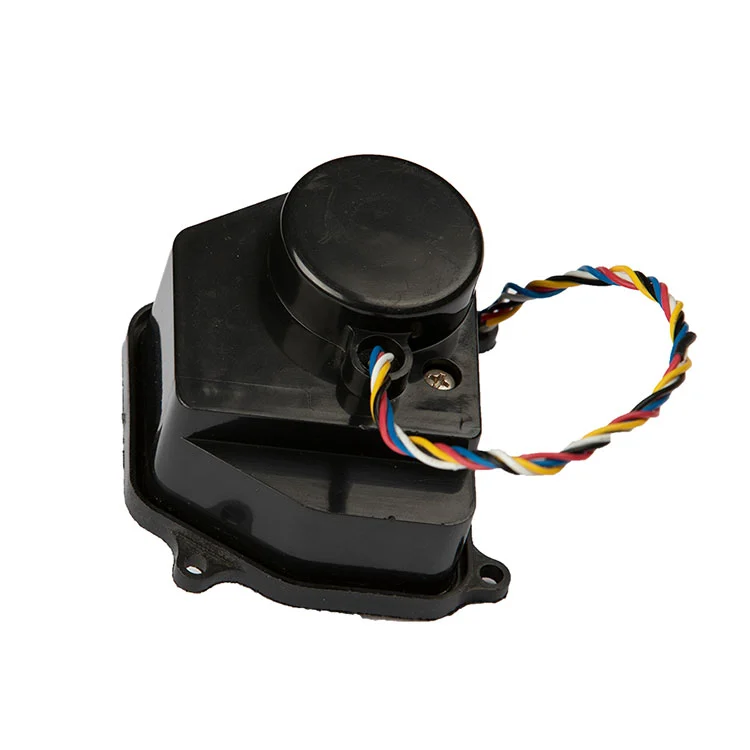

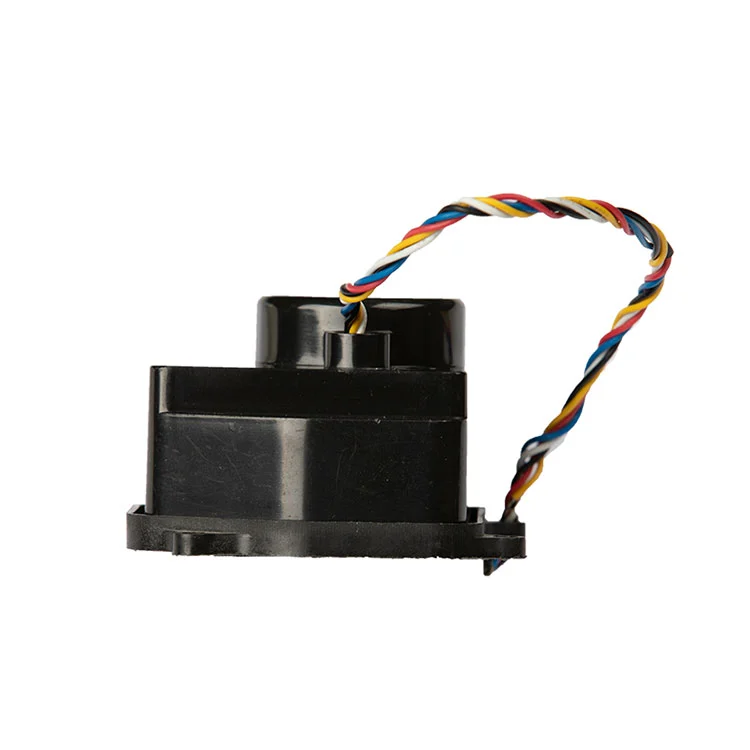

نگاتیو قرمز، مثبت سیاه، آبی باز، سفید COM، زرد بسته. طرح سیم‌کشی برق را از سیگنال‌های کنترل باز/بسته جدا می‌کند، بنابراین محرک را می‌توان با منطق کنترل موجود صفحه کنتور بدون اضافه کردن یک برد رله جداگانه هدایت کرد.
محرک برای سناریوهای نصب مسکونی، زیرزمینی و غیر برقی در نظر گرفته شده است که در آن اجرای برق 220 ولت یا کابل های برق اختصاصی غیرعملی است. از کنترل پایدار شیر و بازخورد سیگنال بدون زیرساخت برق سایت پشتیبانی می کند.
جدول زیر پیکربندی استاندارد محرک سلول خشک را نشان می دهد. در جایی که پلت فرم متر شما بر روی ولتاژ، منحنی گشتاور یا قرارداد سیم کشی متفاوتی کار می کند، این پارامترها را می توان در طول بررسی OEM سفارشی کرد.
| پارامتر | ارزش استاندارد | تبصره تدارکات |
|---|---|---|
| ولتاژ نامی | 3.6 ولت DC | سازگاری با بسته سلول خشک کنتور را تأیید کنید |
| محدوده ولتاژ قابل اجرا | 2.5-5 ولت DC | ولتاژ بالاتر در محدوده، گشتاور بیشتری را ارائه می دهد اما طول عمر را کوتاه می کند |
| جریان عملیاتی | ≤25 میلی آمپر | بودجه برای حداکثر جریان در طول حرکت سوپاپ، نه تنها در حالت آماده به کار |
| جریان روتور قفل شده | 550 میلی آمپر | برای اندازه‌گیری درایور و مدار حفاظتی مفید است |
| گشتاور خروجی | ≥1.8 N·m | اندازه گیری در ولتاژ نامی؛ در برابر گشتاور نشیمنگاهی سوپاپ را تأیید کنید |
| نسبت کاهش | 1500:1 | مطابق با سکوی شیر کنتور آب با سوراخ کوچک |
| زمان پاسخگویی دریچه | ≤8 ثانیه | باز به بسته یا بسته به باز در ولتاژ نامی |
| سیم کشی | نگاتیو قرمز، مثبت سیاه، آبی باز، سفید COM، زرد بسته | طول کابل، رابط و رنگ سیم را می توان سفارشی کرد |
اگر برد کنتور شما قطبیت سیگنال کنترلی متفاوتی را ارائه می‌کند یا از کانکتور متفاوتی استفاده می‌کند، تیم مهندسی Kaiye می‌تواند سیم‌کشی را بررسی کرده و پیکربندی منطبق را به جای وادار کردن یک مهار استاندارد به یک پلت فرم متر ناسازگار پیشنهاد کند.
برای خریداران OEM، محرک فقط به اندازه مناسب بودن آن با محفظه کنتور، میل سوپاپ و برد کنترل است. این محرک سلول خشک از طرحی فشرده برای محفظه های کنتور هوشمند با محدودیت فضا استفاده می کند، با یک طرح سیم کشی که قدرت را از سیگنال های کنترل باز/بسته جدا می کند.
سیم کشی برق.قرمز منفی است، سیاه مثبت است. اندازه مدار درایو باید برای جریان روتور قفل شده 550 میلی آمپر باشد، حتی اگر جریان عملیاتی معمولی ≤25 میلی آمپر باشد، زیرا محل قرارگیری سوپاپ می تواند برای مدت کوتاهی جریان بیشتری را طلب کند. در صورتی که محرک در میدان قابل تعویض باشد، حفاظت از قطبیت معکوس روی برد متر توصیه می شود.
کنترل سیم کشیآبی باز است، سفید COM است، زرد نزدیک است. این مدار باید به عنوان ورودی کنترل در نظر گرفته شود، نه یک خط برق، و باید مستقل از ماژول ارتباطی باقی بماند تا خرابی ارتباط، کنترل شیر را غیرفعال نکند.
رابط نصبمحرک در اطراف میل سوپاپ و الگوی نصب مورد استفاده در بدنه شیرهای کنتور هوشمند با سوراخ کوچک طراحی شده است. قبل از انتشار حجم، خریداران باید مربع ساقه، فاصله سوراخ نصب و جهت محرک داخل محفظه کنتور را تایید کنند. Kaiye می تواند یک نمونه برای بررسی تناسب مکانیکی قبل از سفارش تولید ارائه دهد.
اگر بدنه کنتور یا مجموعه کامل شیر را نیز تامین می‌کنید، می‌توان محرک را همراه باپوسته کنتور آبو بدنه سوپاپ برای کاهش عدم تطابق رابط در مونتاژ.
محرک برای کنترل سوپاپ با سوراخ کوچک قرار گرفته است که در آن عملکرد با باتری و جریان کم بیشتر از تحریک با سرعت بالا اهمیت دارد. برنامه های حجم معمولی عبارتند از:
باز کردن/بستن از راه دور برای کنترل صورتحساب، مدیریت معوقات، و پاسخ به نشت در ساختمان‌های آپارتمانی و حساب‌های مسکونی تحت مدیریت شرکت‌ها.
نصب کنتورهای زیرزمینی و بیرونی که در آن کابل‌های برق 220 ولت یا برق اختصاصی غیرعملی است و محرک از بسته سلول خشک کنتور کار می‌کند.
نصب دسته ای در نوسازی جامعه قدیمی، مدیریت آب پردیس، و اندازه گیری فرعی پارک صنعتی که در آن محرک ها در مقادیر چهار یا پنج رقمی تهیه می شوند.
عرضه محرک به سازندگان کنتور آب و فروشگاه های اتوماسیون شیر که محرک را قبل از ارسال به شرکت برق در کنتور یا محصول شیر خود ادغام می کنند.
از آنجایی که محرک بخشی از پلت فرم گسترده تر اجزای کنتور آب Kaiye است، خریدارانی که چندین قطعه را تامین می کنند می توانند صلاحیت و تدارکات را تثبیت کنند. اگر پروژه شما به ارتباط بی سیم در سطح متر نیز نیاز دارد، محرک برای کار در کنار Kaiye طراحی شده است.کنتور آب بی سیمپلت فرم
برای خریداران B2B، "تولید کننده" باید به معنای کنترل فرآیند باشد، نه فقط یک شرکت تجاری با کاتالوگ. Kaiye یک سیستم کیفیت ISO 9001 را اجرا می کند، تولید خودکار را برای مجموعه های محرک اجرا می کند، و بیش از دو دهه است که محرک های کنتور آب تولید می کند. این محرک سلول خشک از این پایه تولید به سه روش بتن سود می برد:
قوام دسته ای.چرخ دنده های فلزی در ابعاد کنترل شده ماشین کاری می شوند. مونتاژ خودکار تغییرات واحد به واحد در مش دنده، گشتاور خروجی و زمان پاسخ را کاهش می‌دهد – زمانی که هزاران محرک را در یک پروژه ابزاری نصب می‌کنید بسیار مهم است.
بازرسی ورودی و تست نهایی.تولید استاندارد شامل بررسی های عملکردی برای کشش فعلی، زمان پاسخگویی و حرکت سوپاپ است. خریداران می توانند قبل از ثبت سفارش حجم، پروتکل بازرسی و طرح نمونه برداری را درخواست کنند.
قابلیت ردیابیکد مدل، دسته تولید، و سوابق آزمایش حفظ می‌شوند تا در صورت بروز مشکل در میدان، جمعیت آسیب‌دیده را بتوان جدا کرد تا اینکه با هر محرک پروژه به عنوان مظنون برخورد کرد. برای اطلاعات بیشتر در مورد پایه تولید و سیستم کیفیت Kaiye، به ادامه مطلب مراجعه کنیدمشخصات شرکت و نمای کلی تولید.
محرک سلول خشک به عنوان یک واحد استاندارد موجود است، اما استاندارد به معنای ثابت نیست. برای خریداران OEM و پروژه، موارد زیر معمولاً پس از بررسی فنی سفارشی می شوند:
کابل و کانکتور.طول کابل، گیج سیم، کد رنگ و نوع رابط را می توان برای مطابقت با محفظه کنتور و وسایل مونتاژ تعیین کرد.
کنترل منطققطبیت سیگنال باز/بستن و پیکربندی COM را می توان با برد کنتور شما هماهنگ کرد.
گشتاور و نسبت دنده.برای سوپاپ هایی با گشتاور نشیمن بالاتر یا هندسه ساقه متفاوت، نسبت دنده یا ردیف موتور جایگزین ممکن است مناسب تر از پیکربندی استاندارد 1500:1 باشد.

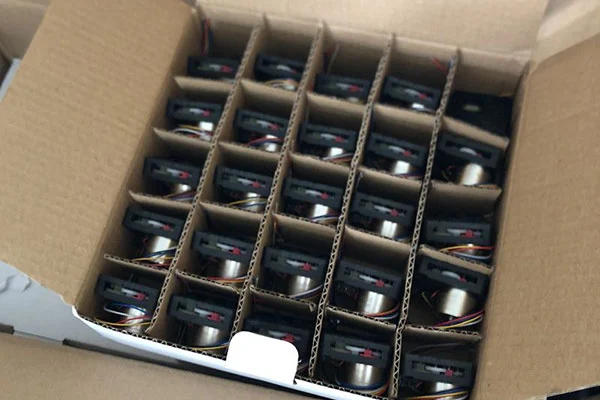

برندسازی و بسته بندی.علامت گذاری برچسب خصوصی، بسته بندی خنثی، و برچسب گذاری خاص پروژه برای سفارشات حجمی موجود است.
MOQ معمولی برای پیکربندی استاندارد از 500 قطعه شروع می شود. کابل، کانکتور یا نام تجاری سفارشی ممکن است به یک MOQ بالاتر و یک مرحله تأیید نمونه نیاز داشته باشد. زمان تحویل برای واحدهای استاندارد معمولاً 15 تا 25 روز کاری پس از تأیید PO و نمونه است. MOQ نهایی و زمان تحویل در نقل قول تایید می شوند.
حداقل مقدار سفارش چقدر است؟
پیکربندی استاندارد از 500 قطعه شروع می شود. کابل، رابط یا نام تجاری سفارشی ممکن است به یک MOQ بالاتر و یک مرحله تأیید نمونه نیاز داشته باشد.
آیا می توان محرک را برای طول سیم ها یا کانکتورهای مختلف سفارشی کرد؟
بله. طول کابل، گیج سیم، کد رنگ و نوع رابط را می توان برای مطابقت با محفظه کنتور و وسایل مونتاژ تعیین کرد.
زمان تحویل چقدر است؟
واحدهای استاندارد معمولاً 15 تا 25 روز کاری پس از تأیید PO و نمونه، بسته به مقدار سفارش و در دسترس بودن اجزا هستند.
آیا محرک با کنتورهای هوشمند باتری سلول خشک 3.6 ولت سازگار است؟
بله. محرک برای سیستم های باتری سلول خشک 3.6 ولت DC، با محدوده ولتاژ 2.5 تا 5 ولت طراحی شده است. منطق کنترل برد کنتور و بار سوپاپ را در طول بررسی فنی تأیید کنید.
