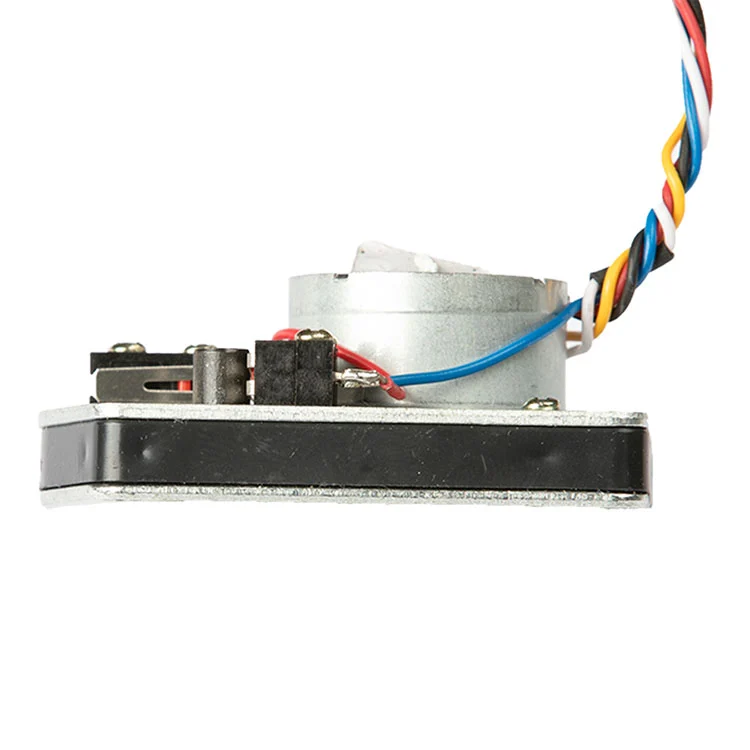

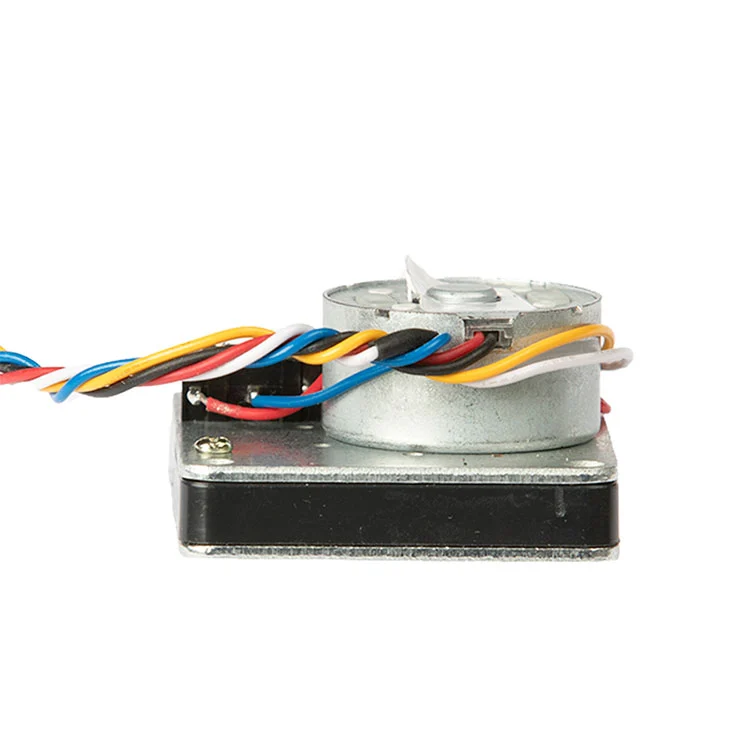

محرک کنترل دریچه توپی کنتور آب

آنچه که محرک شیر توپی در واقع برای خریداران حل می کند

اکثر خرابی های شیر توپ متر هوشمند از موتور ناشی نمی شود. آنها از کوتاهی رانش در شیرهای قدیمی، جریان جریانی که بسته باتری را سریعتر از حد انتظار تخلیه می کند، یا سیم کشی هایی که با برد کنتور مطابقت ندارند به وجود می آیند. این محرک مستقیماً به آن سه نقطه خرابی می پردازد.

• رانش با فضای سر برای شیرهای توپی قدیمی.این محرک با وزن بیش از 15 کیلوگرم از طریق کاهش دنده 1000:1، برای دریچه های توپی با سوراخ کوچک آب متر طراحی شده است. گشتاور نشیمن سوپاپ را در طول بررسی فنی تأیید کنید.
• مصرف جریان کم برای کنتورهای باتری.جریان عملیاتی ≤25 میلی آمپر در 3.6 ولت اسمی، با جریان روتور قفل شده 450 میلی آمپر است. جریان عملکرد کم به محرک اجازه می دهد تا از یک بسته سلول خشک بدون تخلیه بیش از حد کار کند، در حالی که شکل روتور قفل شده به مدار راننده شما می گوید که در هنگام نشستن دریچه انتظار چه چیزی را داشته باشید.

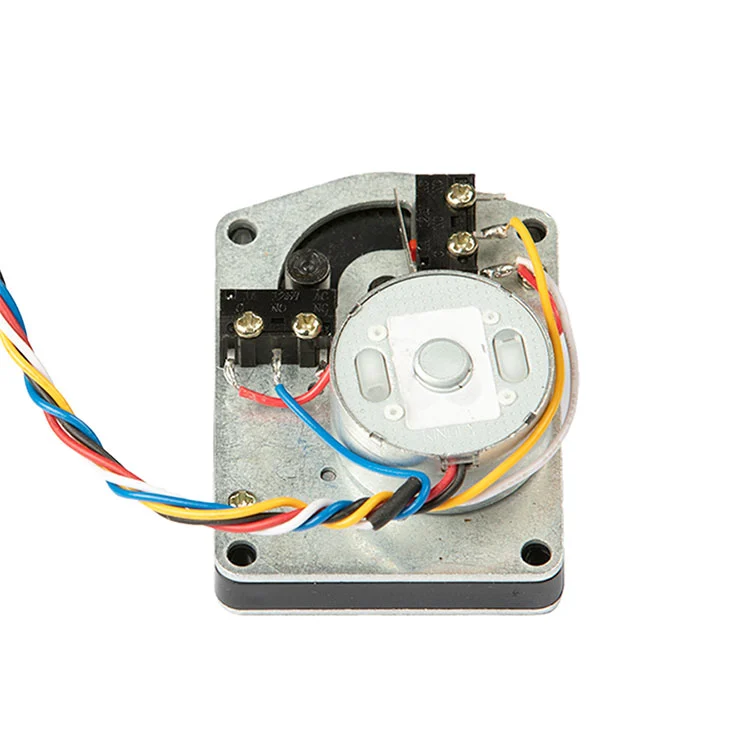

• کنترل پنج سیم مطابق با تابلوهای متر.قرمز مثبت، سیاه و سفید منفی، آبی باز، سفید COM، زرد بسته. طرح سیم‌کشی برق را از سیگنال‌های کنترل باز/بسته جدا می‌کند، بنابراین محرک را می‌توان با منطق کنترل موجود صفحه کنتور هدایت کرد.
• برای چاله های متر غیر برقی طراحی شده است.محرک برای سناریوهای نصب مسکونی، زیرزمینی و غیر برقی در نظر گرفته شده است که در آن اجرای برق 220 ولت یا کابل های برق اختصاصی غیرعملی است.

مشخصات فنی خریداران باید قبل از سفارش بررسی کنند

جدول زیر پیکربندی استاندارد محرک شیر توپی را نشان می دهد. در جایی که پلت فرم متر شما بر روی ولتاژ، منحنی رانش یا قرارداد سیم کشی متفاوتی کار می کند، این پارامترها را می توان در طول بررسی OEM سفارشی کرد.

اگر برد کنتور شما قطبیت سیگنال کنترلی متفاوتی را ارائه می‌کند یا از کانکتور متفاوتی استفاده می‌کند، تیم مهندسی Kaiye می‌تواند سیم‌کشی را بررسی کرده و پیکربندی منطبق را به جای وادار کردن یک مهار استاندارد به یک پلت فرم متر ناسازگار پیشنهاد کند.

یکپارچه سازی، سیم کشی و نصب: آنچه مهندسان ابتدا می پرسند

برای خریداران OEM، محرک فقط به اندازه مناسب آن با محفظه کنتور، میل سوپاپ توپ و برد کنترل است. این محرک از یک طرح کلی در نظر گرفته شده برای محفظه های کنتور هوشمند با محدودیت فضا استفاده می کند، با یک طرح سیم کشی که قدرت را از سیگنال های کنترل باز/بسته جدا می کند.

سیم کشی برق.قرمز مثبت است، سیاه منفی است. اندازه مدار درایو باید برای جریان روتور قفل شده 450 میلی آمپر باشد، حتی اگر جریان عملیاتی معمولی ≤25 میلی آمپر باشد، زیرا محل قرارگیری سوپاپ می تواند برای مدت کوتاهی جریان بیشتری را طلب کند. در صورتی که محرک در میدان قابل تعویض باشد، حفاظت از قطبیت معکوس روی برد متر توصیه می شود.

کنترل سیم کشیآبی باز است، سفید COM است، زرد نزدیک است. این مدار باید به عنوان ورودی کنترل در نظر گرفته شود، نه یک خط برق، و باید مستقل از ماژول ارتباطی باقی بماند تا خرابی ارتباط، کنترل شیر را غیرفعال نکند.

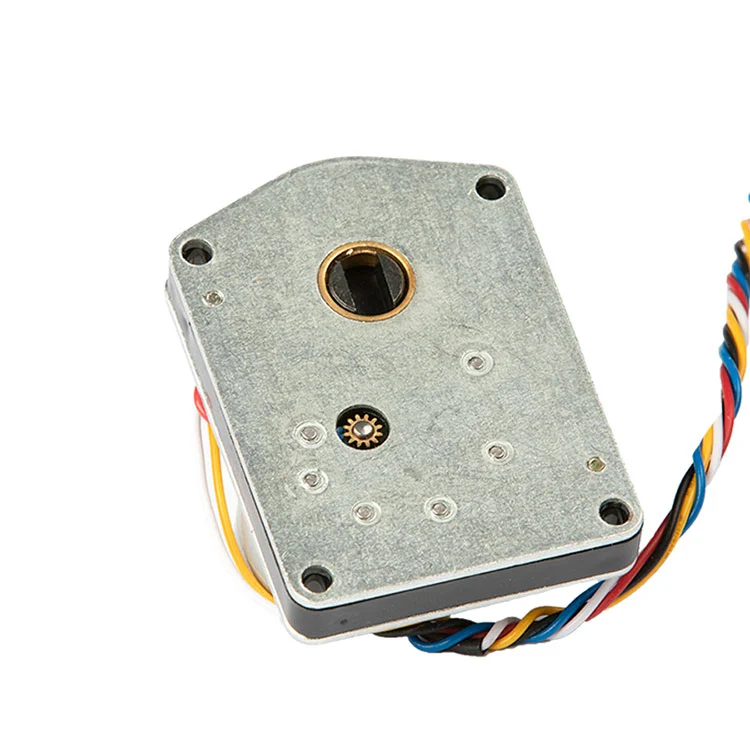

رابط نصبمحرک در اطراف میل سوپاپ توپ و الگوی نصب مورد استفاده در بدنه شیرهای کنتور هوشمند با سوراخ کوچک طراحی شده است. قبل از انتشار حجم، خریداران باید مربع ساقه، فاصله سوراخ نصب و جهت محرک داخل محفظه کنتور را تایید کنند. Kaiye می تواند یک نمونه برای بررسی تناسب مکانیکی قبل از سفارش تولید ارائه دهد.

اگر بدنه کنتور یا مجموعه کامل شیر را نیز تامین می‌کنید، می‌توان محرک را همراه باپوسته کنتور آبو بدنه سوپاپ برای کاهش عدم تطابق رابط در مونتاژ.

محل استفاده از محرک شیر توپی: برنامه مناسب برای پروژه های حجمی

محرک برای کنترل شیر توپی با سوراخ کوچک قرار گرفته است که در آن عملکرد باتری و جریان کم بیشتر از تحریک با سرعت بالا اهمیت دارد. برنامه های حجم معمولی عبارتند از:

از آنجایی که محرک بخشی از پلت فرم گسترده تر اجزای کنتور آب Kaiye است، خریدارانی که چندین قطعه را تامین می کنند می توانند صلاحیت و تدارکات را تثبیت کنند. اگر پروژه شما به ارتباط بی سیم در سطح متر نیز نیاز دارد، محرک برای کار در کنار Kaiye طراحی شده است.کنتور آب بی سیمپلت فرم شما همچنین می توانید کامل را بررسی کنیدمحدوده محرک کنتور آببرای مدل های مرتبط

کیفیت، سازگاری و معنای واقعی «تولیدکننده» در اینجا

برای خریداران B2B، "تولید کننده" باید به معنای کنترل فرآیند باشد، نه فقط یک شرکت تجاری با کاتالوگ. Kaiye یک سیستم کیفیت ISO 9001 را اجرا می کند، تولید خودکار را برای مجموعه های محرک اجرا می کند، و بیش از دو دهه است که محرک های کنتور آب تولید می کند. این محرک شیر توپی از آن پایه تولیدی به سه روش بتن سود می برد:

قوام دسته ای.چرخ دنده ها در ابعاد کنترل شده ماشین کاری می شوند. مونتاژ خودکار تغییرات واحد به واحد را در مش چرخ دنده، خروجی رانش و زمان پاسخ کاهش می‌دهد - زمانی که هزاران محرک را در یک پروژه کاربردی نصب می‌کنید بسیار مهم است.

بازرسی ورودی و تست نهایی.تولید استاندارد شامل بررسی های عملکردی برای کشش فعلی، زمان پاسخگویی و حرکت سوپاپ است. خریداران می توانند قبل از ثبت سفارش حجم، پروتکل بازرسی و طرح نمونه برداری را درخواست کنند.

قابلیت ردیابیکد مدل، دسته تولید، و سوابق آزمایش حفظ می‌شوند تا در صورت بروز مشکل در میدان، جمعیت آسیب‌دیده را بتوان جدا کرد تا اینکه با هر محرک پروژه به عنوان مظنون برخورد کرد. برای اطلاعات بیشتر در مورد پایه تولید و سیستم کیفیت Kaiye، به ادامه مطلب مراجعه کنیدمشخصات شرکت و نمای کلی تولید.

سفارشی سازی OEM و شرایط تدارکات

محرک شیر توپی به عنوان یک واحد استاندارد موجود است، اما استاندارد به معنای ثابت نیست. برای خریداران OEM و پروژه، موارد زیر معمولاً پس از بررسی فنی سفارشی می شوند:

کابل و کانکتور.طول کابل، گیج سیم، کد رنگ و نوع رابط را می توان برای مطابقت با محفظه کنتور و وسایل مونتاژ تعیین کرد.

کنترل منطققطبیت سیگنال باز/بستن و پیکربندی COM را می توان با برد کنتور شما هماهنگ کرد.

رانش و نسبت دنده.برای سوپاپ هایی با نیروی رانش بالاتر یا هندسه ساقه متفاوت، نسبت دنده یا ردیف موتور جایگزین ممکن است مناسب تر از پیکربندی استاندارد 1000:1 باشد.

برندسازی و بسته بندی.علامت گذاری برچسب خصوصی، بسته بندی خنثی، و برچسب گذاری خاص پروژه برای سفارشات حجمی موجود است.

MOQ معمولی و زمان سرب در نقل قول تایید می شوند. تحویل استاندارد معمولاً 15 تا 30 روز پس از PO و تأیید نمونه است، بسته به مقدار سفارش و در دسترس بودن قطعه.

پرسش و پاسخ تدارکات

آیا شما تولید کننده هستید؟
بله. Kaiye کارخانه خود را با بیش از 30 سال تجربه تولید دارد.

آیا می توانید این محصول را با نیازهای ما بسته بندی کنید؟
بله. بسته بندی و برچسب گذاری سفارشی برای سفارشات حجمی پذیرفته می شود.

زمان تحویل سفارشات معمولی چقدر است؟
زمان تحویل معمولاً 15 تا 30 روز است و بر اساس دوره مدل و مقدار سفارش می‌تواند کوتاه‌تر یا طولانی‌تر باشد.

تعریف سیم کشی چیست؟
قرمز مثبت، سیاه منفی، آبی باز، سفید COM و زرد نزدیک است.

درجه ضد آب چیست؟
پیکربندی استاندارد رتبه IP را مشخص نمی کند. سطح IP مورد نیاز را با مهندسی برای تأسیسات در فضای باز یا زیر آب تأیید کنید.

آیا با کنتورهای هوشمند آب باتری 3.6 ولت سلول خشک سازگار است؟
بله. محرک برای سیستم های 3.6 ولت DC با محدوده ولتاژ 2.5 تا 5 ولت طراحی شده است. منطق کنترل برد کنتور و بار سوپاپ را در طول بررسی فنی تأیید کنید.
